Informe de desmontaje: Cargador rápido de nitruro de galio (GaN) SlimQ de 150 W CC+2C F150
Publicado por KUANG LIANG en
shomudashen, 20 de febrero de 2022 www.chongdiantou.com
SlimQ lanzó anteriormente un cargador de nitruro de galio con puerto CC+2C de 240 W . El puerto de salida de CC está especialmente preparado para la carga de portátiles y los dos puertos USB-C admiten la carga rápida de varios dispositivos digitales, que es la mejor manera de cargar portátiles de alta potencia. seleccionar.
Sin embargo, esta vez, es otro producto de la marca - 150W DC+2C carga rápida cargador de nitruro de galio F150. En general, aunque la potencia es menor que la mencionada anteriormente, es una suerte que pueda tener en cuenta la configuración y la portabilidad de DC+2C al mismo tiempo. Además, la marca ha dotado a este cargador de una gran cantidad de accesorios, lo que resulta más adecuado para llevar a cabo.
la red del cabezal de carga ya evaluó este cargador antes . Sigamos compartiendo con ustedes el desmontaje del producto para que vean que tal el nuevo trabajo de SlimQ , una conocida marca de cargadores, es de calidad.
- SlimQ150W Nitruro de galio Aspecto del cargador
La marca SlimQ, la apariencia del producto, el nombre y la configuración de la interfaz están impresos en el frente del paquete.
La parte trasera lleva impreso un esquema del cargador que se puede adaptar al dispositivo, incluyendo portátiles, tablets, móviles, Switch, etc., así como información de parámetros del producto.
Abra el paquete, contiene un cargador, un adaptador de cuatro clavijas, un cable de carga de CC, un cable de extensión de alimentación y un manual, y los accesorios son bastante completos.

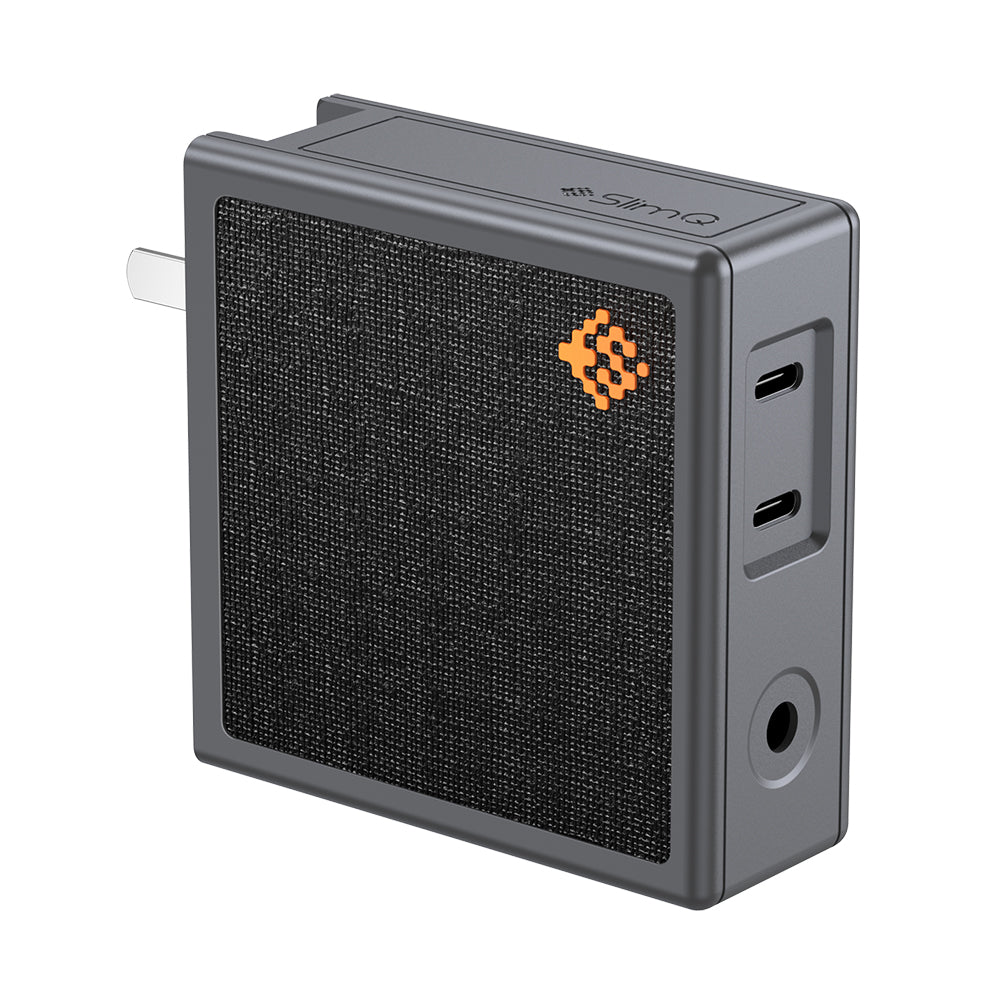

SlimQ El 150 W cargador de nitruro de galio adopta un diseño de forma cuadrada, la carcasa es esmerilada y la parte delantera y trasera continúan con el diseño de tela de estilo familiar . El aspecto general es muy reconocible.
Logotipo de la marca SlimQ en el lateral del fuselaje. HIPERVÍNCULO "https://www.chongdiantou.com/archives/tag/slimq" \o "Ver todas las publicaciones en SlimQ" \t "_blank"
El cargador viene con un enchufe estadounidense plegable .
Los parámetros del cargador también están impresos en la carcasa de entrada
Modelo: F150
Entrada: 100-240V 50/60Hz 2A
Salida USB-C1/C2: 5V3A, 9V3A, 12V3A, 15V3A, 20V5A
Salida de CC: Máx. 150W , 20V7.5A
Salida CC+C1+C2: máx. 150W
El cargador ha obtenido las certificaciones CE, FCC, UKCA y RoHS.
La salida está equipada con dos puertos USB-C y un puerto de CC.
La longitud medida del cuerpo del cargador es de 76,2 mm.
El ancho es de 78,01 mm.
El grosor es de 29,97 mm.
En comparación con el cargador Apple de 140 W, es aún más pequeño.
El peso neto es de aproximadamente 325 g.
viene con enchufes de conversión británicos, europeos, australianos y otros, lo que es conveniente para que los usuarios cambien entre viajes de negocios.
Los cargadores son inevitablemente inestables, y SlimQ también preparó cuidadosamente un cable de alimentación de extensión para convertir fácilmente el cargador de pared en un cargador de escritorio.
También viene con un cable de carga de CC, por lo que los consumidores no necesitan comprarlo por separado.
Lista de escenarios de uso real del producto.
La longitud de extremo a extremo del cable de alimentación se midió en aproximadamente 179 cm.
La longitud del cable de CC es de aproximadamente 151 cm.
Usando ChargerLAB POWER-Z KT002 , el puerto USB-C1 es compatible con los protocolos Apple 2.4A, Samsung 5V2A, DCP y QC2.0/3.0, AFC, FCP, SCP, PE2.0, PD3 .0 y protocolos de carga rápida PPS.
El mensaje PDO muestra que el puerto C1 también tiene cinco rangos de voltaje fijo de 5V3A, 9V3A, 12V3A, 15V3A y 20V5A, y un conjunto de rangos de voltaje PPS de 3.3-21V3A.
Se mide que el protocolo compatible con el puerto C2 es exactamente el mismo.
El mensaje PDO también es el mismo, es decir, el rendimiento de salida de los dos puertos C es exactamente el mismo y se admite la inserción ciega de energía, lo cual es conveniente de usar.
- Desmontaje del cargador SlimQ 150W GaN
Desmontar el armazón del fuselaje y soldar ultrasónicamente el paquete.
La parte delantera del módulo PCBA está cubierta con una almohadilla térmica verde para ayudar a disipar el calor.
Todo el módulo está lleno de pegamento, pero los componentes de la parte delantera aún se pueden ver básicamente.
La parte posterior de la placa PCB es diferente, excepto por el área del borde del extremo de salida, todos los cuales están cubiertos con adhesivo termoconductor.
el pegamento conductor térmico para facilitar la siguiente observación, y hay un aislamiento de placa aislante entre el primario y el secundario.
La longitud del módulo medido es de 70,38 mm.
El ancho es de 71,56 mm.
El grosor es de 22,42 mm.
La parte frontal de la placa PCB es de un vistazo. El lado derecho está equipado con un dispositivo para introducir el filtro EMI y el circuito rectificador, el lado derecho está equipado con un circuito de fuente de alimentación conmutada LLC y de impulso PFC, y una placa pequeña está soldada en el extremo de salida.
La parte posterior de la placa es de un vistazo, el lado derecho está equipado con el controlador y el tubo MOS del circuito de fuente de alimentación conmutada LLC y PFC boost.
A través de la observación, se encontró que este cargador adopta el diseño de arquitectura de fuente de alimentación conmutada PFC+LLC. Los dos circuitos reductores secundarios DC-DC idénticos son respectivamente responsables del control de salida de los dos puertos C, y la MCU realiza la distribución de energía inteligente. Comencemos con el lado de entrada para entender la información de cada dispositivo.
Lista de terminales de entrada, diseño de inductor de modo común de dos etapas, inductor de filtro central revestido con tubo aislante y cuatro capacitores electrolíticos de filtro de alto voltaje en el borde frontal.
El fusible de retardo de tiempo es de Sapphire y la especificación es 4A 250V.
Primer plano del varistor 10D561K para protección contra sobretensiones de entrada.
El inductor de modo común tiene doble bobinado para filtrar la interferencia EMI.
El capacitor X de seguridad es de Chengxi Electronics, con una capacidad de 0,68 μF.
Un primer plano de otro inductor de modo común.
Primer plano del puente rectificador KBJ1506L.
Primer plano del capacitor del filtro de película roja, 155J450V.
Primer plano del inductor del filtro.
El capacitor de la fuente de alimentación del chip de control principal es de Huarong Weiye, y la especificación es de 25 V 47 μF.
El controlador principal adopta NXP NXP TEA2016AAT, controlador LLC integrado y controlador PFC, control de arquitectura digital integrado, que simplifica el diseño al tiempo que reduce la cantidad de componentes periféricos, y el chip tiene múltiples funciones de protección perfectas integradas .
El tubo de interruptor de refuerzo PFC adopta el chip de potencia Nano Micro NV6117 GaNFast, que tiene un controlador incorporado y un circuito de control lógico complejo, resistencia de encendido de 120 mΩ, voltaje de resistencia de 650 V, admite una frecuencia de conmutación de 2 MHz, adopta un paquete QFN de 5 * 6 mm, ahorra área , NV6117 también tiene un controlador incorporado, no se requiere un controlador externo, lo que ahorra espacio en la PCB.
Detalles de Nano Micro NV6117.
La red del cabezal de carga se enteró a través del desmantelamiento de que el chip de potencia Nanowei GaNFast había sido utilizado previamente por OPPO 50W galleta de carga rápida de nitruro de galio , Xiaomi 65W 1A1C cargador de carga rápida de nitruro de galio , Nubia 65W deuterio frontal tres puertos galio carga rápida de nitruro , Lenovo YOGA 130W puerto dual USB-C de carga rápida [_012,5_0_12] El cargador de nitruro de galio Anker de 65 W (versión de League of Legends) y otras marcas conocidas se utilizan en docenas de productos .
Diodo de carburo de silicio Tyco Tianrun G5S06506QT, voltaje de resistencia de 650 V, paquete DFN8*8, temperatura de funcionamiento máxima de 150 ℃, utilizado para la rectificación de refuerzo de PFC.
Primer plano del inductor de refuerzo PFC.
Los cuatro condensadores electrolíticos de filtro de alto voltaje utilizan la serie Yongming KCX y las especificaciones son 400V 33μF. Esta serie de productos tiene un rango de temperatura de funcionamiento de -55 ℃ ~ 105 ℃, una vida útil de 3000 horas y tiene ventajas de rendimiento como resistencia a los rayos, baja corriente de fuga (bajo consumo de energía en espera), alta corriente de ondulación, alta frecuencia y baja impedancia.
La red del cabezal de carga ha aprendido que con las características de tamaño pequeño, los condensadores electrolíticos de la serie Yongming KCX también son utilizados por Carga rápida de nitruro de galio Bull de 65 W , Toma de carga rápida de nitruro de galio Philips de 65 W [ _0127_5_2], Momis 65W 2C1A gallium nitride fast charge charger , Youbi 30W 1A1C gallium nitride fast charging charger , Beijing- Cargador de carga rápida de nitruro de galio 1A1C de 65 W , Nubia 65W 2C1A Nitruro de galio frontal de deuterio [_0127_5_09] y otros productos de carga rápida han sido] adoptado, y han sido reconocidos unánimemente por los clientes .
También hay inductores resonantes, condensadores resonantes y transformadores en el lateral.
Un primer plano del inductor resonante.
El capacitor resonante es de Gateway Electronics, 273J630VDC.
El tubo de interruptor de medio puente LLC adopta Dongwei OSS60R190JF, tubo NMOS, soporta voltaje de 600 V, resistencia de conductancia de 190 mΩ y adopta el paquete PDFN8*8.
Otro primer plano de Dongwei OSS60R190JF.
Primer plano del transformador.
Optoacoplador EL 1018 para realimentación de tensión de salida.
El condensador de chip Y es de Sichuan Teruixiang Technology Co., Ltd., modelo TMY1102M, con las características de tamaño pequeño y peso ligero, es muy adecuado para productos de energía de alta densidad como nitruro de galio [_0127_5_2 ]carga rápida.
Teruixiang se centra en la investigación y desarrollo, producción y venta de componentes pasivos, con un capital registrado de 100 millones de yuanes. Hay dos tipos de marcas de condensadores independientes: condensadores SMD TRX y DIP TY. TRX se dedicará a la investigación de materiales cerámicos para expandir la aplicación de más categorías y brindar a los clientes más soluciones.
La red del cabezal de carga se enteró de que el capacitor SMD Y de Teruixiang ha sido utilizado por docenas como Belkin , Anker , QCY , Shengli, [_0167_5_1 ]Maiduoduo , OPPO , Lenovo , Nubia , Baseus , Hailutong , First Guardian y otras marcas . También es utilizado por Fuente de alimentación de unidad LED Igor de 40 W , Fuente de alimentación integrada de 42P3F de TV de red inteligente de 42 pulgadas de Changhong , Zhuo Feihang 45W Gallium Nitride ultra - rápido cargador de pared y otros productos, y su rendimiento ha sido reconocido unánimemente por los clientes .
El controlador de rectificación síncrona secundario adopta NXP TEA2095, que es un controlador de rectificación síncrona dedicado a la topología LLC con dos salidas de controlador de rectificación síncrona integradas.
El tubo rectificador síncrono LLC también es de Dongwei, modelo SFS06R06GF, tubo NMOS, voltaje soportado de 60 V, paquete PDFN5*6.
Primer plano del inductor del filtro.
De un vistazo a los terminales de salida, se encuentran cuatro condensadores sólidos de filtro en la placa base y hay dos más en la placa pequeña.
Retire la placa pequeña y verá una MCU en el frente.
Hay dos circuitos reductores secundarios en la parte posterior y los circuitos integrados del protocolo reductor están bloqueados por la inductancia.
El capacitor sólido del filtro de salida de rectificación síncrona adopta la serie Yongming NPX, la especificación es 25V 1000μF. Esta serie de capacitores tiene las características de tamaño pequeño, baja ESR, alta corriente de ondulación permitida, alta confiabilidad y resistencia a los choques de conmutación.
La red del cabezal de carga ha aprendido que los capacitores de estado sólido de la serie Yongming NPX han sido utilizados previamente por Supercargador de nitruro de galio Anker de 30 W , Supercargador de nitruro de galio Anker de 65 W , Anker 45W gallium nitride supercharger , and flash electrode 100W 3C1A nitrogen Gallium carbide fast charging , Momis 65W 2C1A gallium nitride fast charging , Baseus 45W 1A1C gallium nitride charger , Nubia 65W deuterium front gallium nitride charger and other products are used , y también se utilizan en Xiaoxiaohei , el minicargador de 20 W de Pinsheng , Bunkers y otras marcas ha sido reconocido unánimemente por los clientes [_0127_5].
Los otros dos capacitores son de Huarong Weiye y las especificaciones son 25 V 220 μF.
Primer plano de MCU sin pantalla de seda, utilizada para la distribución inteligente de la potencia de salida del puerto.
Los dos circuitos reductores secundarios son exactamente iguales y los chips del protocolo reductor utilizan el SW3518S de Zhirong. Este es un chip de carga de dos puertos con protocolo de carga multi-rápido altamente integrado, y ha pasado la certificación VOOC . El chip admite salida de carga rápida arbitraria del puerto A+C, admite limitación de corriente independiente de puerto dual, integra convertidor reductor síncrono de alta eficiencia 5A, admite PPS, PD, QC, AFC, FCP, SCP, PE, SFCP, VOOC, etc. Protocolo de carga rápida, salida máxima PD100W.
Información de datos de Zhirong SW3518S.
desmontaje, la red del cabezal de carga descubrió que Zhirong SW3518S también fue utilizado por cargador de nitruro de galio Asus 65W 2C1A , Nubia 65W deuterio frente tres -port7_5_012 Cargador rápido de nitruro , Rapoo 65W Carga rápida de GaN , Lvlian [_0127_5_2 puerto de carga rápida de galio 4C_nitride2] , Lenovo 90W cargador de nitruro de galio cargador de nitruro de galio , Hongdashun 120W cuatro puertos 2C2A de carga rápida_5_2_y otros productos de carga rápida_5_0127 . Además, la carga rápida de Zhirong El chip también se puede utilizar en la fuente de alimentación móvil de carga rápida USB PD, cargador de coche de carga rápida y otros campos [ _0127_5_2].
Lo mismo ocurre con el tubo MOS externo, serigrafía 6794, que se utiliza para generar rectificación síncrona y reducción.
Un primer plano de otro tubo MOS.
Primer plano del inductor reductor, revestido con aislamiento de tubo termorretráctil.
El capacitor sólido del filtro secundario es de Huarong Weiye, la especificación es 25V 220μF.
Primer plano de otro capacitor.
Conector hembra USB-C, soldado verticalmente y el núcleo de plástico negro no expone el cobre.
Toma de salida de CC .
Después de completar todo el desmantelamiento, tomemos una foto familiar.
resumen de la red del cabezal de carga
El cargador SlimQ de 150 W GaN viene con una gran cantidad de accesorios y el diseño detallado también mejora la experiencia del usuario. Viene con clavijas estándar estadounidenses, y también viene con clavijas estándar británicas, europeas y australianas, por lo que tiene la confianza de viajar por el mundo sin la ayuda de otros accesorios externos, lo cual es muy amigable para la gente de negocios.[_0127_5_3 ]
Además, el innovador diseño de configuración de la interfaz 2C+DC le permite satisfacer las necesidades de carga de dispositivos nuevos y antiguos, y los dos puertos C son compatibles con todos los protocolos de carga rápida principales, como Q, AFC, FCP, SCP, PE2.0, PD3.0 y PPS. Ambos admiten una salida máxima de 100 W y el rendimiento general es muy potente.
La red del cabezal de carga se enteró durante el desmantelamiento de que este cargador se basa en el diseño de solución de fuente de alimentación conmutada NXP TEA2016AAT+TEA2095 LLC con PFC, con tubo de alimentación de nitruro de galio Nanowei NV6117, diodo de carburo de silicio Tyco Tianrun G5S06506QT para refuerzo y rectificador PFC, mitad LLC El puente y el rectificador síncrono son todos de Dongwei. Los dos circuitos reductores secundarios de CC-CC utilizan la solución Zhirong SW3518S. Los condensadores Yongming y Huarong Weiye se utilizan para el filtrado y los materiales en general son buenos.
